Bộ Jack bnc bnc f5

Bộ Jack BNC F5 – Giải Pháp Kết Nối Tiêu Chuẩn Vàng Cho Camera Analog HD

Cầu Nối Vật Lý Quan Trọng Cho Tín Hiệu Hình Ảnh Sắc Nét

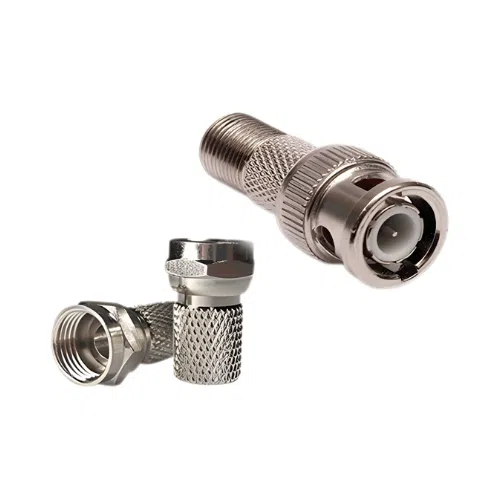

Trong hệ thống camera analog thế hệ mới (AHD, CVI, TVI), tín hiệu video độ nét cao được truyền dẫn qua cáp đồng trục. Jack BNC F5 chính là “cánh cổng” quyết định chất lượng của cả quá trình đó. Đây không phải là một đầu nối đơn lẻ, mà là một bộ gồm hai phần: jack BNC (phần cắm vào camera và đầu ghi) và đuôi vặn F5 (phần kết nối cơ khí với cáp). Bộ đôi này tạo nên một kết nối chắc chắn, đảm bảo tín hiệu từ dây cáp được truyền đến thiết bị một cách trọn vẹn, sắc nét và ổn định.

Cấu Tạo Vật Liệu Cao Cấp: Chống Nhiễu, Chịu Nhiệt Và Bền Bỉ

Chất lượng tín hiệu phụ thuộc lớn vào chất liệu của jack nối. Bộ jack F5 chất lượng được làm từ:
– Vỏ & Đuôi Vặn: Thường bằng inox 304 hoặc hợp kim kẽm mạ niken, chống gỉ sét cực tốt, đảm bảo độ bền lâu dài ngay cả trong môi trường ngoài trời ẩm ướt.
– Lõi Tiếp Xúc Trung Tâm (Pin): Được làm từ đồng nguyên chất mạ vàng hoặc thiếc. Đồng dẫn điện tuyệt vời, trong khi lớp mạ vàng/thiếc chống oxy hóa, giữ cho điểm tiếp xúc luôn sáng bóng, giảm thiểu điện trở và đặc biệt là chống nhiễu tín hiệu hiệu quả. Vật liệu này cũng chịu được nhiệt độ cao từ mối hàn (nếu có) mà không bị hỏng.

Quy Trình Lắp Đặt Chuẩn – Đảm Bảo Tiếp Xúc Hoàn Hảo

Việc lắp đúng và chắc jack F5 là kỹ năng cơ bản của kỹ thuật viên:
1. Tuốt Vỏ Cáp: Dùng dao chuyên dụng tuốt lớp vỏ ngoài, lưới chắn và lớp cách điện trong đúng tỷ lệ để lộ lõi đồng trung tâm.
2. Lắp Đuôi Vặn F5: Luồn đuôi vặn vào dây cáp trước khi nối.
3. Kết Nối Jack BNC: Đưa lưới chắn (loa chống nhiễu) vào phần thân jack, và đưa lõi đồng trung tâm vào lỗ ở trung tâm jack.
4. Vặn Chặt Bằng Kìm Chuyên Dụng: Đây là bước QUAN TRỌNG NHẤT. Dùng kìm bấm BNC hoặc kìm vặn chuyên dụng để siết chặt đuôi F5 vào jack BNC. Lực siết vừa đủ sẽ ép chặt lưới chắn và lõi đồng, tạo tiếp xúc điện hoàn hảo. Việc vặn bằng tay thường không đủ lực, dễ gây tiếp xúc kém, dẫn đến hình ảnh bị nhiễu hạt, nhiễu sọc hoặc mất tín hiệu.

Ứng Dụng Rộng Rãi Và Khả Năng Tái Sử Dụng

Jack F5 tương thích với các loại cáp đồng trục phổ biến nhất: RG58, RG59 và RG6, phù hợp cho mọi hệ thống camera analog HD. Một ưu điểm lớn là khả năng tái sử dụng. Nếu cần di chuyển camera hoặc thay cáp, bạn chỉ cần dùng kìm tháo jack ra và lắp lại lên đoạn cáp mới mà không làm hỏng jack, giúp tiết kiệm chi phí đáng kể so với các loại jack bấm chết một lần.

Thành Phần Không Thể Thiếu Cho Hệ Thống Camera Chuyên Nghiệp

Bộ jack BNC F5 là một thành phần nhỏ nhưng có ảnh hưởng lớn đến độ ổn định của toàn hệ thống. Một bộ jack chất lượng kém hoặc lắp đặt cẩu thả có thể làm hỏng hình ảnh Full HD từ một camera đắt tiền. Do đó, đầu tư vào jack F5 chất lượng và lắp đặt đúng quy trình là điều bắt buộc để đảm bảo hệ thống camera của bạn luôn cho ra hình ảnh rõ nét, chân thực và không nhiễu.
